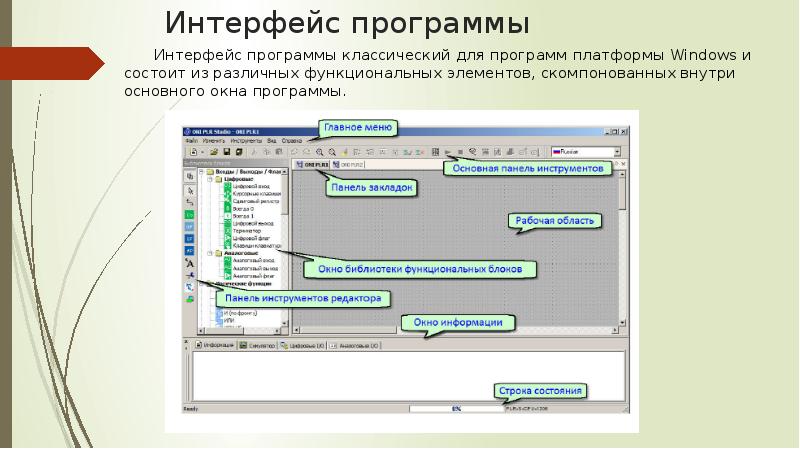

Управление освещением. Программирование в ONI PLR studio

Описание алгоритма работы схемы освещения
(часть 1):
BK получает питание после включения QF и при наличии
движения подает питание на катушку КМ.
Включен SA1 (SA2-отключен) и Вкл. ВК (наличие движения)=> Вкл.
KM1 (модульный контактор). => Вкл. EL6 на 5 сек. => Вкл. EL7 на
3сек. => Вкл. EL8 на 2сек. (циклическое повторение).
При отключении (отсутствии движения) датчика движения цикл
прерывается. При Вкл. SA2 цикл останавливается и вкл. EL3
(срабатывание ВК не вызывает реакции системы).
Включен SA2 (SA1-отключен) Вкл. EL6, EL7, EL8 (срабатывание ВК
не вызывает реакции системы).
Выключены SA1, SA2. – исходное состояние все светильники с
выходов логического реле отключены.

4.

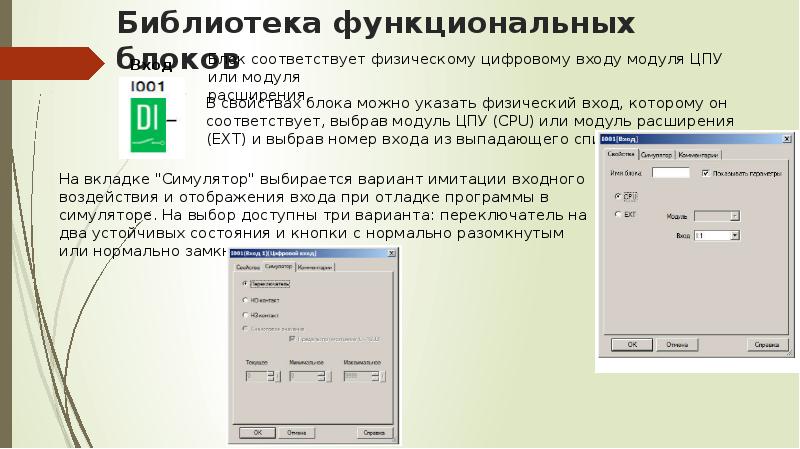

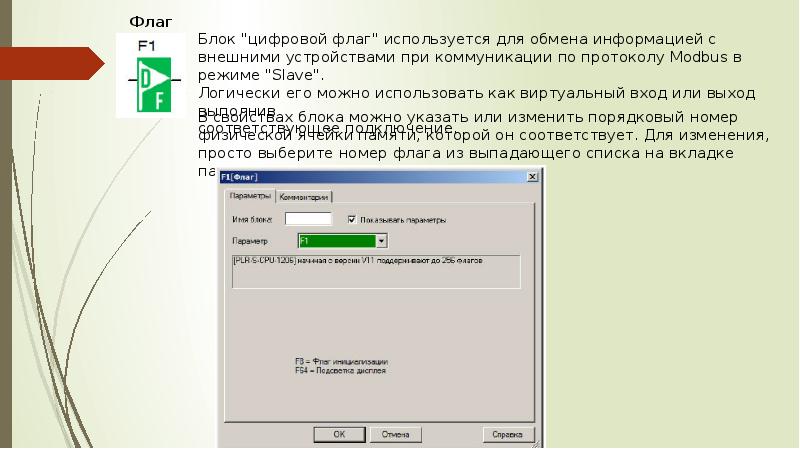

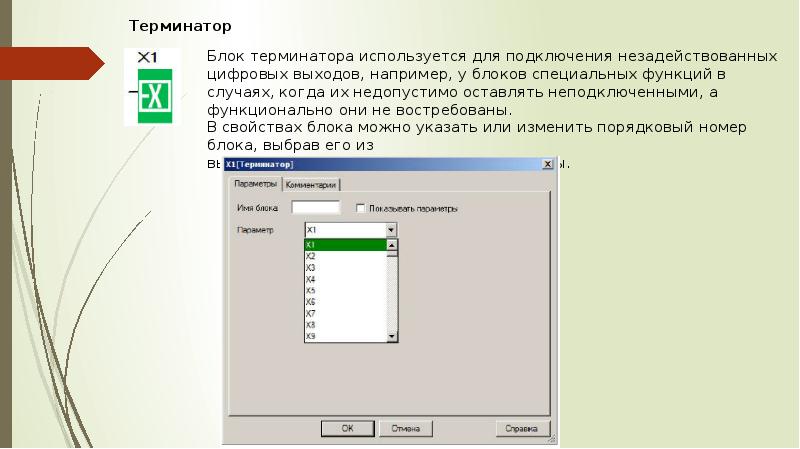

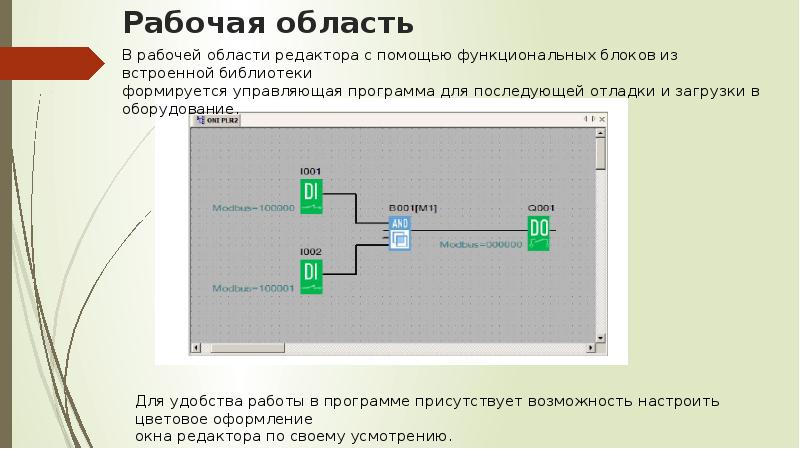

Согласно Конкурсного задания (кратко КЗ),

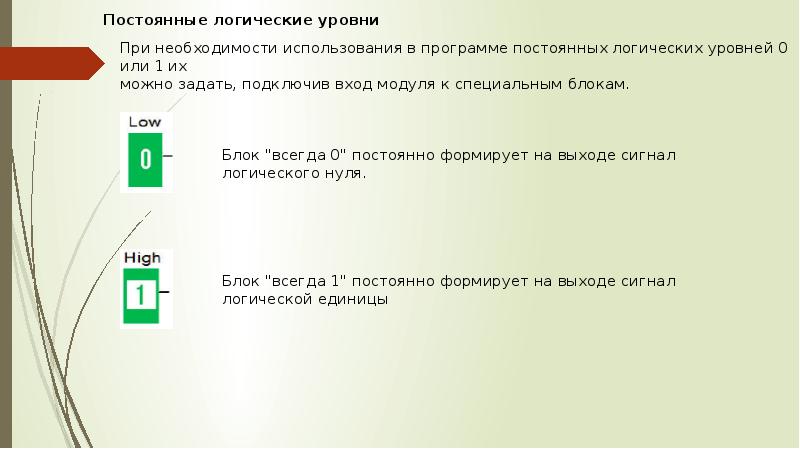

выбираем и расставляем на схеме блоки:

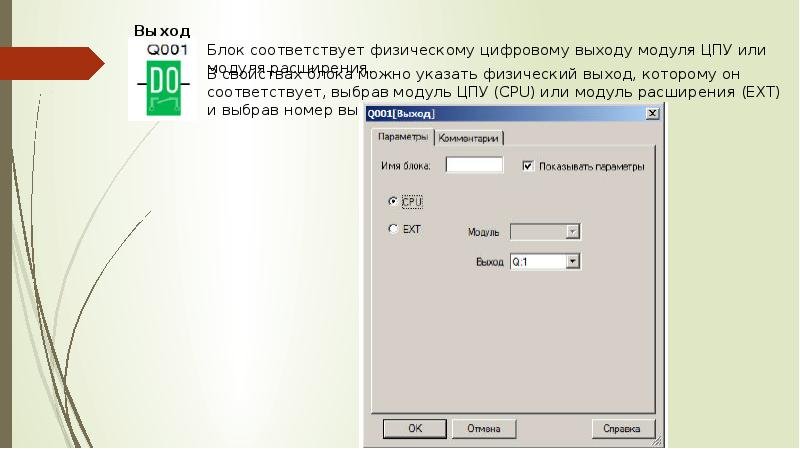

«Цифровой вход», «Цифровой выход».

5.

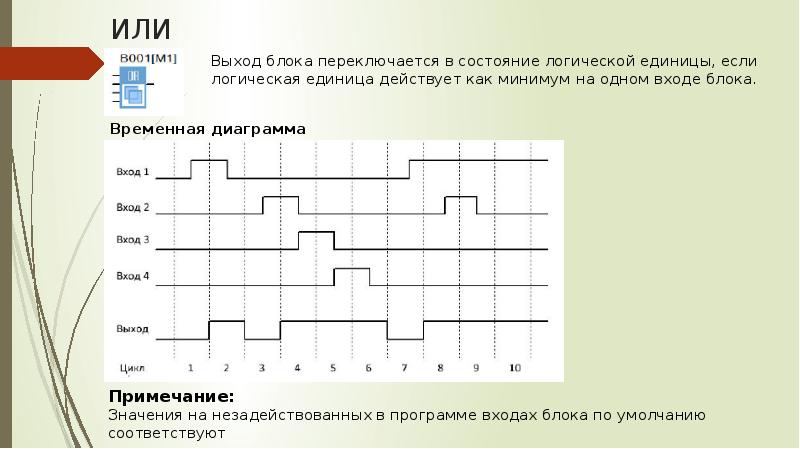

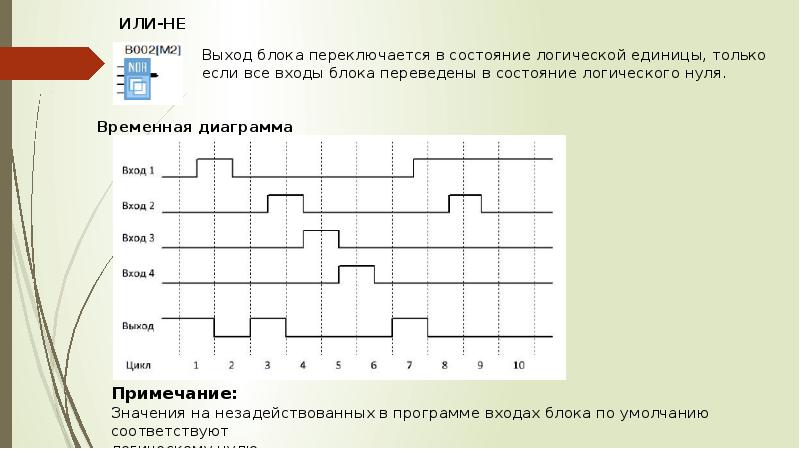

Блок «ИЛИ» устанавливаем на схеме для возможности принятия
сигналов от нескольких функциональных блоков.
Устанавливаем связи между блоками.

6.

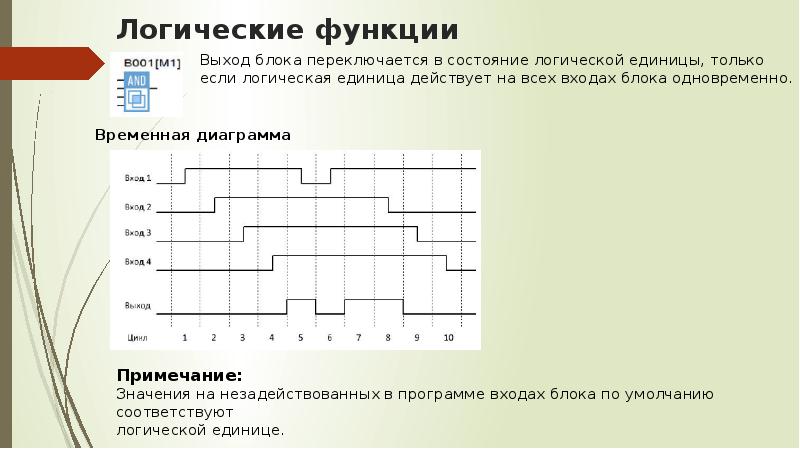

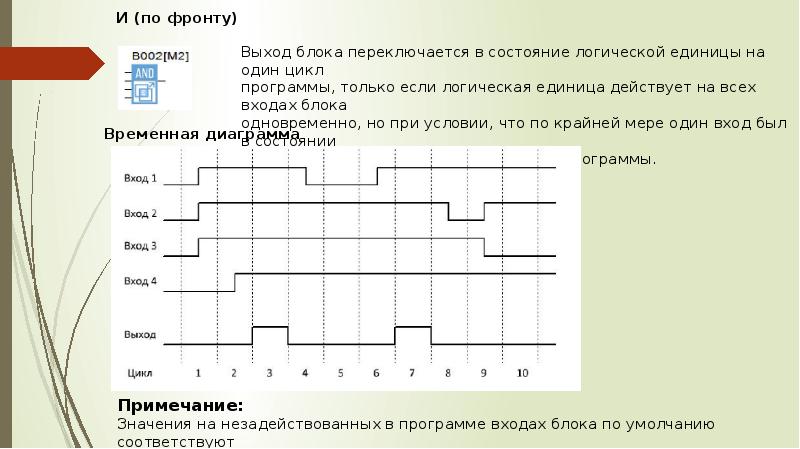

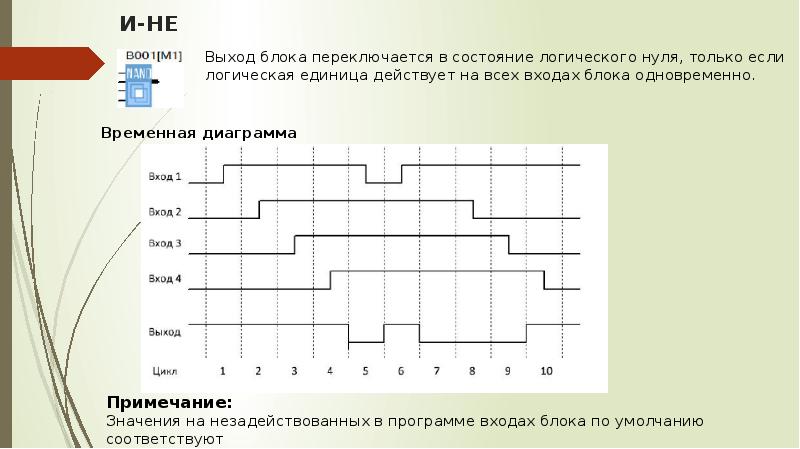

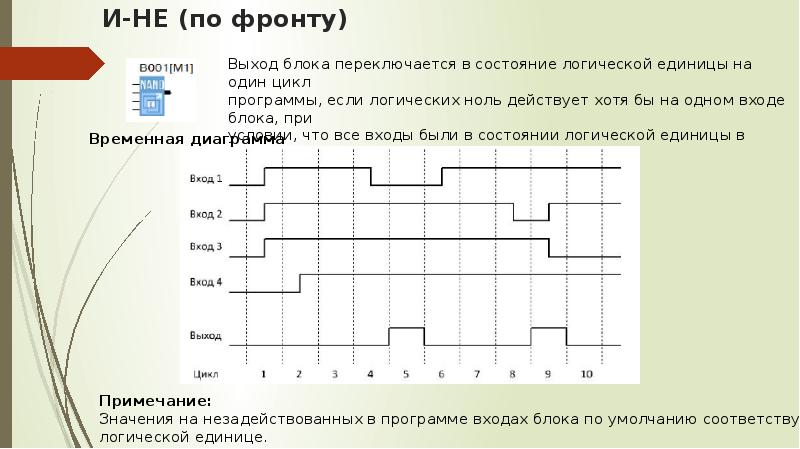

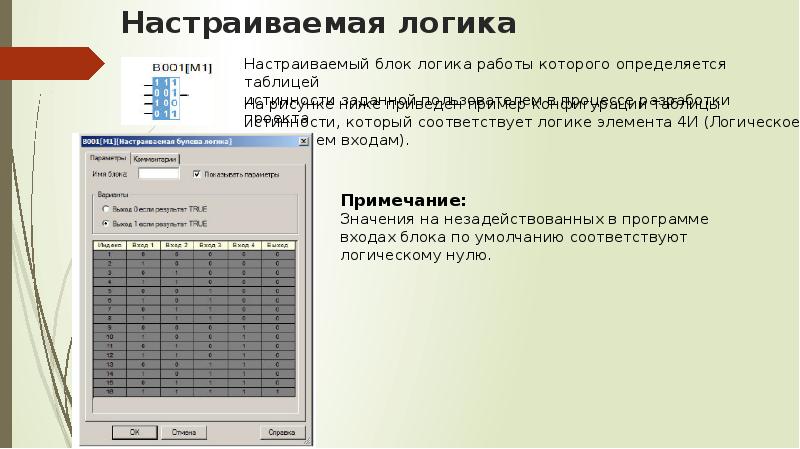

Выбираем и устанавливаем элемент «И». Сигнал будет
выходит, в том случае, если на все используемые входы блока
приходит сигнал.

7.

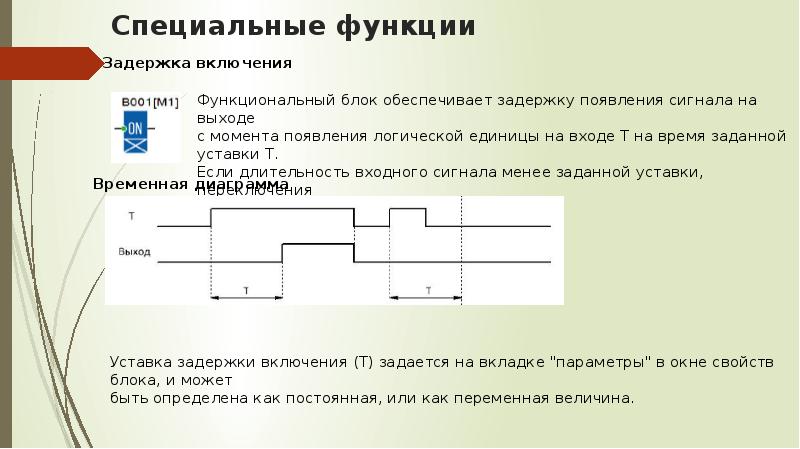

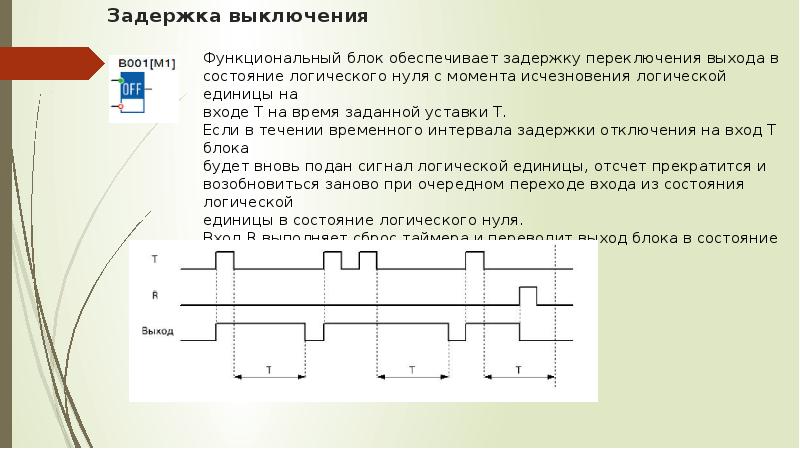

В Спец.функциях выбираем блок
«Задержку включения»
Будет использоваться
для переключения светильников

8.

От датчика движения (ВК)
и выключателя SA1 связь на блок «И».
Для выполнения условий
КЗ: поочередное
включение светильников EL6,EL7,EL8
в цикле, при поступлении сигнала
с ВК и включении выключателя SA1.

9.

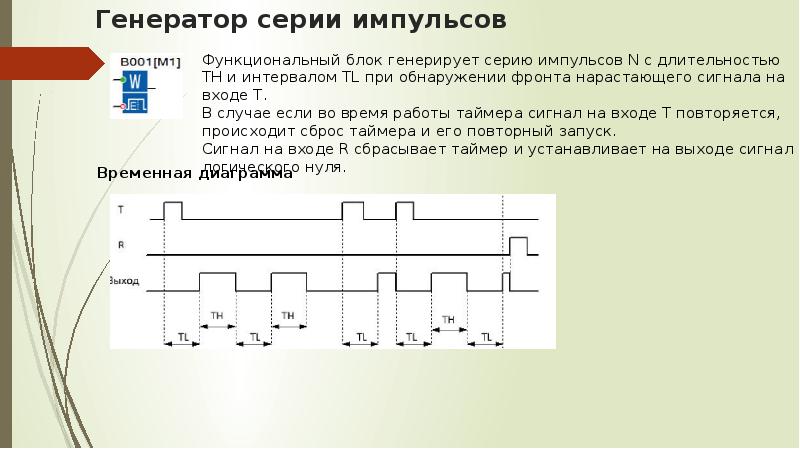

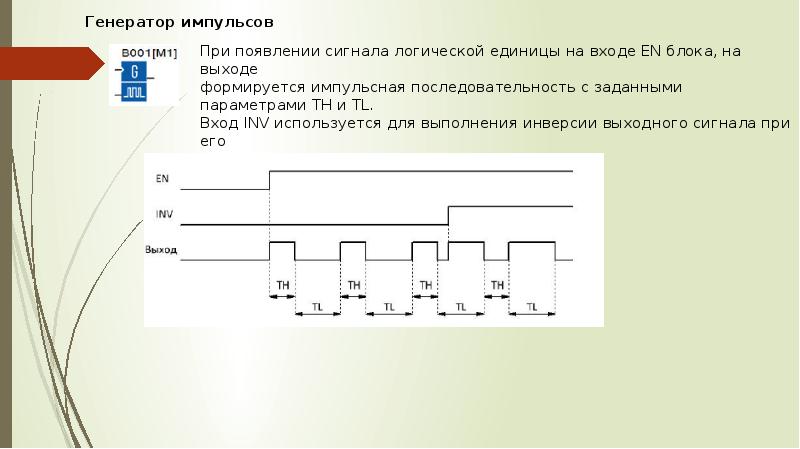

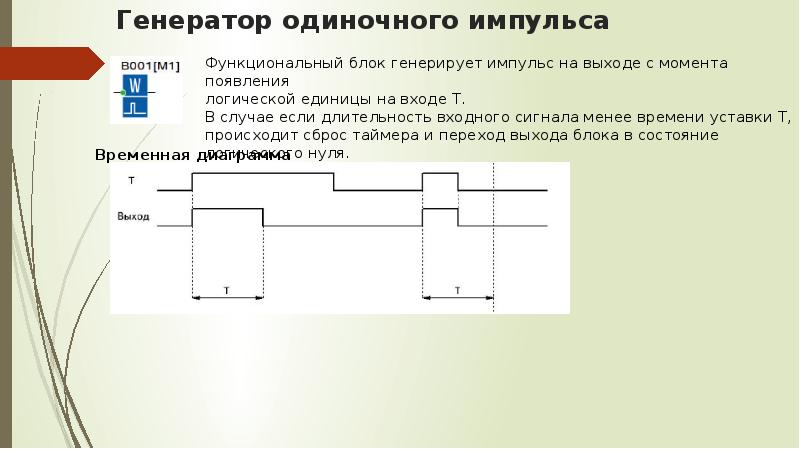

В Библиотеке выбираем блок
«Генератор импульсов».
Будет использоваться в схеме для
включения светильников
с определенным
временным интервалом.

10.

Устанавливаем блоки в схему, и обозначаем связи между
блоками «И» до входа на «Генератор» (элемент на схеме В012)
на прямую.
К элементам В013,В014 через «Задержку вкл.», элементы В010,В011.

11.

12.

В «Генераторах импульсов» задаём параметры на периодичность
включения/отключения светильников, согласно Конкурсного задания.

13.

14.

Устанавливаем связь от входа I003(SA2) до блока «И»(В008),
для прекращения цикла поочередного включения
светильников EL6,EL7,EL8 (выходы Q001,Q002, Q003).

15.

Связи от SA1,SA2 на блок
«И»(В007) , от «И»(В007) на (выход
Q004) используем
для включения светильника EL3,
отдельный режим.
На входе блока «И» «двойной клик»
позволяет создать блок «НЕ».

16.

С SA1и SA2 связи на блок «И», с установкой функции «НЕ»
на вход от SA1.
С выхода «И» связи на светильники EL6, EL7, EL8.
Выполнение условий КЗ.

17.

Описание алгоритмаработы схемы освещения (часть
2):
Включен SA3 (SA4- отключен) => Включаются EL4, EL5
поочередно с периодом 5 сек.
Включен SA4 (SA3 — Включен) => Включаются EL4, EL5.
Выключен SA3 (SA4 — Включен) => Выключаются EL4, EL5 и
Включается EL3.

18.

19.

Устанавливаем связи от
входов I003, I004
(выключатели SA3, SA4)
на блок «И».
Устанавливаем на вход от
SA4 функцию «НЕ».
Устанавливаем связи от выхода «И» на «Задержку вкюч.» и
«Генератор импульсов». Выполняя условие: Включаются EL4, EL5
поочередно с периодом 5 сек.

20.

Выставляем таймер задержки включения,
задержка пуска «Генератора импульсов» для
переключения светильников EL4, EL5.

21.

Задаём длительность импульсов включения/отключения светильников
EL4, EL5.
«Включен SA3 (SA4- отключен) => Включаются EL4,
EL5 поочередно с периодом 5 сек.»

22.

Устанавливаем связи от SA3, SA4 на входы блока «И»(В015),
от выхода «И» до входа блоков «ИЛИ» (В005, В006).
Тем самым мы реализуем условия КЗ:
«Включен SA4 (SA3 — Включен) => Включаются EL4, EL5.»

23.

Устанавливаем связи от «SA3» и «SA4» на входы
блока «И» (В017), с выхода блока «И» до входа
блоков «ИЛИ» (В004, В005, В006).
Тем самым мы реализуем условия КЗ:
«Выключен SA3 (SA4 — Включен) => Выключаются EL4,
EL5 и Включается EL3.»
На входе
блока «И»
«двойной
клик»
позволяет
создать блок
«НЕ».
